انواع یاتاقان‌ها و آبندها

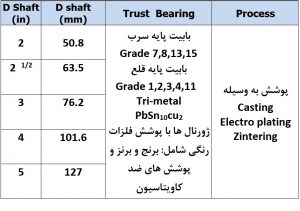

طراحی و ساخت انواع یاتاقان‌های بابیتی شامل پایه قلع و سرب (تراست، ژورنال، Tri-Metal چند لایه)، که به صورت کلی اطلاعات آنها به شرح جدول ذیل می باشد:

یاتاقان های ژرونال:

 وظيفه ژورنال بيرينگ ها جلوگيری از ارتعاش شفت در جهت شعاعی می باشد كه اين وظيفه را با ايجاد يك لايه نازك روغن بين سطح پدها و شفت دستگاه انجام می دهد و با اين كار از اصطكاك مكانيكی جلوگيری كرده و با كمترين نيرو، شفت به راحتی می چرخد.

یاتاقان ژورنال برای انواع بارگذاری ­های مختلف، سرعت­های مختلف و به طور کلی شرایط کارکرد مختلف ساخته شده و بنا به خواسته­ های طراحی مختلف، دارای طراحی های متفاوتی هستند.

یاتاقان های کف گرد محوری یا تراست:

یاتاقان های کف گرد محوری توانایی تحمل بارهای در امتداد محور را دارا هستند

یاتاقان‌های غلتشی:

این یاتاقان­ها از اجزای غلتنده‌ای تشکیل شده­‌اند که در اثر چرخش شفت بر روی اجزای دیگر یاتاقان غلتیده می‌شوند. در این نوع از یاتاقان­ها بار اصلی بر اجزای غلتنده وارد می­شود که مستعدترین اجزا برای خرابی هستند. در این نوع یاتاقان­ها به خاطر وجود بار تناوبی خستگی یکی از مهم­ترین عوامل خرابی است. این نوع یاتاقان­ها بسته به شکل ساختمانی که دارند می­توانند بار شعاعی و یا بار محوری و یا ترکیبی از دو نوع بار را تحمل کنند.

طراحی و ساخت سنتر بیرینگ و رول‌بیرینگ رولزرویس

نمونه ای از یاتاقان های غلتشی، سنتر بیرینگ و رول بیرینگ توربین رولزرویس می باشد که اطلاعات آن به شرح جدول ذیل می باشد :

آب بند، نشتی گیر، SEAL :

وسیله ای برای جلوگیری از نفوذ یک سیال از محفظه ای به محفظه دیگر می باشد و بر اساس حرکت مکانیکی به دسته های استاتیکی، دوار و رفت و برگشتی تقسیم می شود.

آب بندهای استاتیکی از عبور سیال بین قطعاتی که نسبت به هم حرکتی ندارند جلوگیری می کند و دارای انواع زیر می باشد:

• نوع O-Ring

• نوع مایع شفت شونده

• نوع واشری یا فشاری (gasket)

• نوع بالشتکی
